經濟型法蘭連接渦街流量計結構簡單、設計輕巧、成本低廉、使用精度高、使用壽命長等特點。深受廣大客戶的信任和喜愛，為工業計量與控制做出了應有的貢獻。
技術：雄厚的技術團隊
質量：出廠符合標準
精度：所有儀表必須經過壓力測試、精密調試、水流氣流標定保證儀表精度
售后：24小時售后服務支持
垂詢電話： 18901166534

產品介紹
性能特點

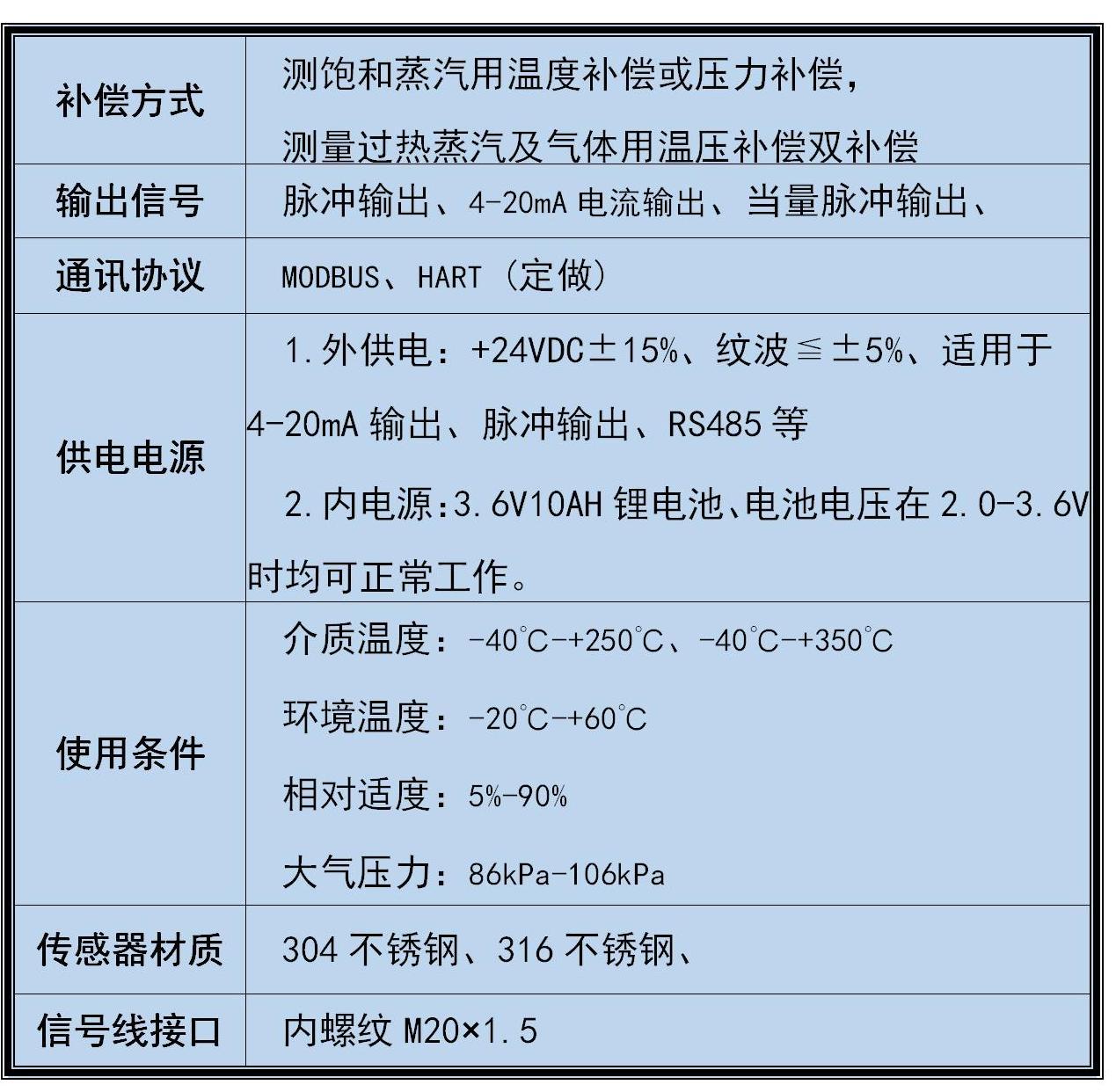

技術參數
應用范圍
選型資料

渦街流量計也稱之為旋渦流量計或卡門渦街流量計。本公司渦街流量計是精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化等要求，產品質量優秀，外形美觀。該系列產品具有電路先進、功耗低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等優勢特點。

經濟型渦街流量計：DYUGB系列渦街流量計結構簡單、設計輕巧、成本低、使用精度高、使用壽命長，深受廣大客戶的信任和喜愛。

(1)本產品發生體采用頂角朝前的三角柱設計，而非國內大多數廠家采用的梯型柱設計，雖增加了生產成本，但大大增加了產品的量程。另外三角柱的截面積、寬度、坡度和三角柱在表體中的位置均與管道直徑成一定比例，使產品的精確度、穩定性等到了保證
(4)渦街信號的轉換采用數字信號處理技術(DSP)tu破了傳統的模擬方法處理渦街信號的局限性，提高了渦街信號的檢測靈敏度，加強了渦街流量計的抗震性能
(5)由于采用了上述結構和數字信號處理技術，使得流量計的量程大大擴寬。一般情況下可達1:10~1:20。
(6)在規定的條件下，產品的技術性能和質量已達到或接近了國外先jin渦街流量計的水平

注意事項：
1、選型之前，應先確定被測介質的類型和流量值（可以是估算值），再按表中渦街流量計在測量不同介質時所對應的流量范圍，選定渦街流量計的規格。
2、管道內的被測介質流量必須在流量計的流量范圍之內，否則不能使用，最佳是處于流量計流量范圍的1/2～2/3處。
3、如果實際管道口徑大于或小于選定的流量計口徑，則應采用收縮管或擴張管變徑，以保證流量計的正確使用。
4、依據渦街流量計的用途選取渦街信號輸出方式：
（1）、當被測介質為可壓縮性流體, 且現場介質溫度、壓力變化較大時, 建議采用帶脈沖信號遠傳的渦街傳感器并配帶溫壓補償?shù)牧髁糠e算儀。壓力變送器、溫度變送器或Pt100，需要用戶另購。
（2）、流量計安裝在環境較好的室內又無需信號遠傳，只需在現場讀取流量值，且流量計安裝位置便于操作及數據的讀取，建議用戶選用電池供電的現場直讀式渦街流量計。但流量計若安裝在室外且暴露在大氣中時，一般不選擇電池供電的現場直讀式渦街流量計。
（3）、當流量計的安裝環境較差或安裝位置不便于現場讀取流量值或集中管理的情況下，建議采用輸出脈沖信號的傳感器并配流量積算儀，或帶4~20mA標準電流輸出的渦街變送器。
（4）、當需現場觀測流量同時又要遠傳信號的情況下，建議選用現場直讀同時帶4~20mA輸出的渦街變送器。
（5）、當無需現場讀取，只遠傳輸出標準信號的情況下，建議選用帶4~20mA標準電流輸出的渦街變送器。
5、依據被測介質的溫度，選用高溫或低溫的渦街流量計。250℃—350℃的高溫型一般情況下配帶散熱器。

渦街流量計選型表
1. 渦街流量計具體適合工況參數見渦街流量計說明書
2. 渦街流量儀表選型是復雜又謹慎的事情，請與公司專業儀表工程師聯系。
